1、概述

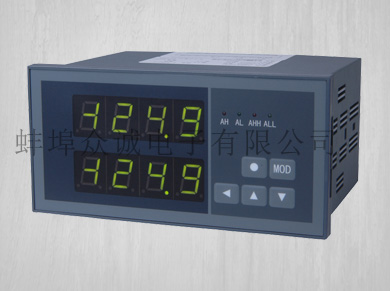

XST系列單輸入通道數字式智能儀表與各類模擬量輸出的傳感器、變送器配合，完成溫度、壓力、流量、液位、成分以及力和位移等物理量的測量、變換、顯示、傳送和控制。
誤差小于0.2%F.S，并具備調校、數字濾波功能，可幫助減小傳感器、變送器的誤差，有效提高系統的測量、控制精度
適用于電壓、電流、熱電阻、熱電偶、mV、電位器、遠傳壓力表等信號類型
最多可達8點報警輸出，可選擇10種報警方式，報警靈敏度獨立設定。具備延時報警功能，有效防止干擾等原因造成誤報
變送輸出可將測量、變換后的顯示值以標準電流、電壓形式輸出供其它設備使用
全透明、高速、高效的網絡化通訊接口，實現計算機與儀表間完全的數據傳送和控制。獨有的控制權轉移功能使計算機可以直接控制儀表的報警輸出和變送輸出。讀取一次測量數據的時間小于10ms
提供測試軟件，組態軟件和應用軟件技術支持
BCD碼接口
具備帶硬件時鐘的打印接口和打印單元，實現手動、定時、報警打印功能，如果選配智能打印單元，可實現多臺儀表共用一臺打印機
多種外形尺寸和面板形式，數碼管顯示，液晶顯示，光柱顯示可以靈活選擇
對于非線性信號，并且在訂貨時不能確定其數據，需要在標定時進行修正的情況，可利用儀表的8段折線功能
25.4mm ~ 304.8mm（1″~ 12″）大屏顯示
XST系列儀表采用單片機嵌入式組合設計，硬件擴充性強，軟件平臺靈活，可以擴展開關量輸入、定時、程序順序控制等，不局限于標準功能。可按實際需要組合，以實現最佳性能。有些常用非標準功能見11章。
2、型號規格
XST / ? — ? ? ? T ? A ? B ? S ? V ? ? ?
1：外形尺寸
A：橫式160×80×125或豎式80×160×125（W×H×L）
B：96×96×112（W×H×L）
C：橫式96×48×112或豎式48×96×112（W×H×L）
D：72×72×112（W×H×L）
E：48×48×112（W×H×L）
2：面板形式 H：橫式
S：豎式
F：方形
3：顯示方式：
1：測量值（綠色）
2：測量值（綠色）+ 設定值（紅色）
3：測量值（綠色）+ 測量值光柱（綠色）
4：測量值（綠色）+ 測量值光柱（綠色）+設定值光柱（紅色）
限A-S型
5：測量值（綠色）+ 測量值光柱（綠色）+ 設定值（紅色）
限A-S型
★ LED顯示的顏色可按訂貨要求。
4：輸入信號
E：熱電偶或輻射感溫計
R：熱電阻或電阻
I： 直流電流
V：直流電壓
M：mV信號
W：電位器
L：遠傳壓力表
5：報警點數量
T0：無報警
T1~T8：1~8點報警
C、D、E型儀表限制為2點
B型限制為4點
A型超過4點后，儀表深度為170mm
6：變送輸出
A0：無輸出
A1：電流輸出（4~20）mA、（0~10）mA或（0~20）mA
A2：電壓輸出（0~5）V、（1~5）V
A3：電壓輸出（0~10）V
A4：其它輸出
7：外供電源
B0：無外供電源
B1：外供24V DC
B2：外供12V DC
B3：外供精密電壓源
B4：外供精密恒流源
B5：其它
8：通訊接口
S0：無通訊接口
S1：RS 232接口
S2：RS 485接口
S3：RS 422接口
S4：BCD碼接口（限A、B型儀表）
9：儀表電源
V0：220V AC
V1：24V DC
V2：12V DC
V3：其它
10：打印功能：P表示帶打印功能，不帶可省略
（限A、B型儀表）
11：N表示非標功能。儀表某部分功能已按訂貨要求變更
3、技術規格
3.1 基本技術規格
電 源：220V AC供電的儀表：220V±10%，功耗小于7VA； 24V DC供電的儀表：24V±10%，功耗小于5VA；
12V DC供電的儀表：9V~20V，功耗小于5VA
其它電源規格以隨機說明書為準
工作環境：0℃~50℃，濕度低于90%R.H
寬溫范圍的儀表需在訂貨時注明
顯示范圍：-1999~9999，小數點位置可設定
顯示顏色：測量值綠色，設定值紅色，光柱紅色，或按定貨要求
顯示分辨力：1/10000
輸入信號類型：電壓、電流、熱電阻、熱電偶、mV、電位器、
遠傳壓力表7種，其中
電 壓：1V~5V DC，0V~5V DC 可通過設定選擇
電 流：4mA~20mA，0mA~10mA，0mA~20mA可通過設定選擇
熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53
可通過設定選擇
熱電偶：K，S，R，B，N，E，J，T可通過設定選擇
其它輸入信號或分度號需在訂貨時注明
基本誤差：小于±0.2%F.S
測量分辨力：1/60000，16位A/D轉換器
測量控制周期：0.2秒
